1月22日，我國首個3.35米直徑復合材料貯箱原理樣機在航天科技集團一院誕生。該貯箱主要應用在液氧環境下，相比金屬貯箱可減重30%，強度更高，能夠大幅提高火箭的結構效率和運載能力，是一種新型輕質貯箱。復合材料貯箱原理樣機的誕生，標志著我國打破國外壟斷，成為全球少數幾個具備復合材料貯箱設計制造能力的國家。

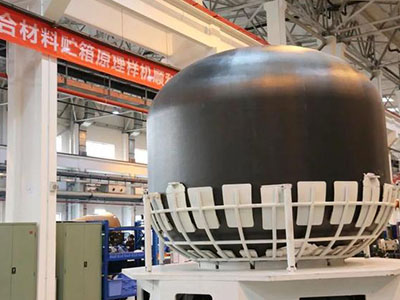

3.35米直徑復合材料貯箱原理樣機01 突破10大關鍵技術該項目是由航天科技集團一院總體設計部抓總，703所與國內多個高校共同參與的典型“產、學、研”聯合攻關項目，研究團隊歷時兩年多，攻克了十大關鍵技術。復合材料液氧貯箱結構設計技術低溫復合材料細觀損傷力學分析技術多尺度復合材料滲漏抑制技術低溫液氧相容樹脂體系制備技術分瓣式可拆卸復合材料工裝設計制造技術復合材料工裝精確裝配技術高精度自動鋪放技術超薄預浸料制備技術復合材料法蘭密封技術復合材料可靠粘接密封技術研制人員初體驗總體設計部貯箱組組長 劉德博：“研制中要攻克從材料體系到設計制造一系列難題，許多技術都屬于國內首次嘗試。”總體設計部貯箱設計師 張?。?ldquo;制造工藝對復合材料性能影響較大，將該材料用于密封要求極高的推進劑貯箱，特別是超低溫介質貯箱是一項艱巨挑戰。”703所工藝師 張建寶：“箱體制造流程、工裝的制備、箱體成形、工裝拆除、密封檢測等均充滿巨大挑戰，經過十幾輪工藝及方案迭代才實現了樣機的成功制備。”

02 相比于金屬貯箱減重30%貯箱作為火箭結構重量占比最大的部段，其減重對火箭運載能力的提升具有重大意義。材料小知識復合材料的密度為1.7g/cm左右，鋁合金密度為2.8g/cm，鋁鋰合金密度為2.7g/cm，復合材料的比強度是鋁合金的8倍，是鋁鋰合金的6倍。在航天領域，我國現役火箭的部分部段就大量采用復合材料，減輕了結構重量。復合材料與當前火箭貯箱結構采用的金屬材料相比，具有密度更小、比強度更高、抗疲勞強度更好等優勢。相比于金屬貯箱，復合材料貯箱可以減重30%左右，可大幅降低結構重量，提升火箭運載能力。因此，發展復合材料貯箱是實現火箭減重目的的關鍵技術之一，也是國際航天大國爭相探索的新領域。3.35米直徑復合材料貯箱原理樣機的成功研制，標志著我國掌握了從復合材料貯箱結構設計、材料制備到成形制造的全鏈路技術流程，成為全球少數幾個具備復合材料貯箱設計制造能力的國家。03 綜合成本降低25%火箭運載能力越大，進入空間能力相對也會大幅提高，為中國航天開拓更大的舞臺。貯箱結構重量占箭體結構總重的50%以上，因此，貯箱輕量化是提高火箭運載效率的重要途徑之一。與應用于液氫液氧環境下的金屬貯箱相比，復合材料貯箱主要應用在特定的液氧環境下，可以用在火箭末級。據資料顯示，火箭末級貯箱每減重1公斤，意味著運載能力提升1公斤。而且復合材料貯箱具有生產工序少、周期短等優勢。從國外的研究成果來看，相比于金屬貯箱，采用復合材料貯箱可降低火箭綜合成本25%。未來，復合材料貯箱在火箭末級推廣應用，將能大幅提升火箭的運載能力，對探索降低火箭成本具有深遠影響。
